Pílové pásy
Tvary zubov - pre náhľad kliknite.

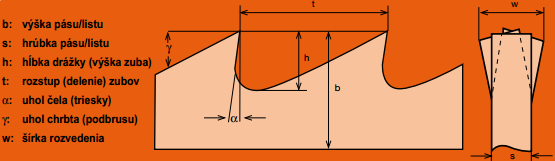

Všeobecné informácie a terminológia.
Typy rozvedenia
Rozvedenie zubov je sklon alebo uhol stranového vychýlenia zubov, ktorý umožňuje vytvorenie vôle v štrbine rezu medzi telesom pásu a hranami zubov. Nižšie sú uvedené rôzne typy rozvedenia zubov:
Prerušovaný rozvod
Pri prerušovanom rozvode zubov je jeden zub rozvedený (vychýlený) doľava, jeden doprava a jeden (zhŕňací) zub nie je rozvedený (je rovný). Tento typ rozvodu sa používa pri väčšine
pásov s rovnomerným rozstupom (delením) zubov. Taktiež sa používa pri pásoch na obrysové (tvarové) pílenie a trecie rezanie vo vertikálnych pásových pílach.
Rozvod Combo
Pri rozvode Combo, používanom pri pílových pásoch Combo, za rovným (zhŕňacím) zubom nasledujú zuby v poradí rozvedenia doľava, doprava, doľava a doprava. Táto sekvencia rozvedených zubov sa opakuje v sériách, začínajúcich a končiacich najväčším zubom v sekvencii.
Počet zubov na palec (TPI).
Počet zubov na palec (Teeth Per Inch, TPI) definuje jemnosť pílového pásu a môže sa pohybovať od 1 do 24.
Tenkostenné obrobky ako rúry, potrubia, plechy, atď., vyžadujú jemné ozubenie, inak hrozí riziko poškodenia alebo vylomenia zubu.
Na pílenie obrobkov s veľkým prierezom by sa mali používať pílové pásy s hrubým delením, t. j. s menším počtom zubov na palec. Čím menší počet zubov prechádza obrobkom, tým vyšší
bude rezný výkon, pretože schopnosť vnikania jednotlivých zubov do materiálu je väčšia, ak sa tlak na pílový pás rozkladá na menší počet zubov. Hrubé delenie zubov (s nízkym TPI) preto
zvyšuje produktivitu a poskytuje požadovaný veľký priestor pre odvod triesok.
Mäkké materiály ako hliník a bronz, vyžadujú veľký priestor pre odvádzanie triesok. Hrubé delenie zubov zabraňuje usadzovaniu triesok a ich hromadeniu v drážkach, čo môže negatívne ovplyvniť pílenie a poškodiť pílový pás.
Dôležité údaje pri pílení
Pásová píla
Nepretržite kontrolujte:
• Funkciu kefy na odstraňovanie triesok.
• Opotrebovanie a nastavenie vodiacich prvkov.
• Napnutie pásu pomocou tenzometra.
• Rýchlosť pohybu pásu pomocou tachometra.
• Koncentráciu chladiaceho média pomocou refraktometra.
Chladiace / rezacie médium
Chladiace médium maže a chladí pílový pás a odvádza triesky zo štrbiny rezu. Je dôležité:
• Používanie kvalitného rezacieho média.
• Používanie správnej koncentrácie rezacieho média.
• Presvedčte sa, že rezacie médium vniká do štrbiny rezu pri nízkom tlaku a výdatnom prietoku.
Obrobok
• Presvedčte sa, že obrobok je pevne upnutý a pri pílení sa nemôže otáčať alebo vibrovať.
• Nerežte pokrivené alebo poškodené obrobky.
Zábeh pílového pásu
Na dosiahnutie maximálnej životnosti pílového pásu vždy používajte odporúčanú rýchlosť pohybu pásu, avšak počas prvých 10 minút pílenia znížte rýchlosť posuvu na 1/3-1/2.
Rýchlosť posuvu počas nasledujúcich 10 minút zvyšujte postupne, kým nedosiahnete požadovanú rýchlosť posuvu.
Chránič zubov
Chránič zubov nechajte na páse, pokým je upevnený v píle, aby sa zabránilo predčasnému vyštrbeniu špičiek zubov.
Rýchlosť posuvu / triesky
Je dôležité, aby každý zub pílového pásu vytváral triesky rovnomernej hrúbky. Toto je dané výberom sklonu zubov, rýchlosťou pásu a rýchlosťou posuvu. S výberom správneho
sklonu zubov začnite pri grafoch Delenie zubov pre plné obrobky alebo Pílenie rúr a profilov, potom určte rýchlosť pásu podľa tabuliek Voľba rýchlosti Bimetal a Zuby z tvrdého kovu. Teraz si môžete nastaviť správnu rýchlosť posuvu podľa povahy triesok, ktoré pílový pás vytvára pri pílení. Orientujte sa podľa vyobrazení nižšie a podľa nich prispôsobte rýchlosť posuvu.
Pre viac informácií o pílení sa obráťte na nás, pomôžeme vám pri výbere správnych parametrov pílenia pre vašu aplikáciu.

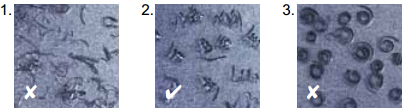

1. Tenké alebo prachové triesky - zvýšte rýchlosť posuvu alebo znížte rýchlost pohybu pásu
2. Samostatné, skrútené triesky - správne parametre pílenia
3. Hrubé, veľké alebo modré triesky - príliš veľký posuv, znížte rýchlosť posuvu alebo zvýšte rýchlosť pohybu pásu

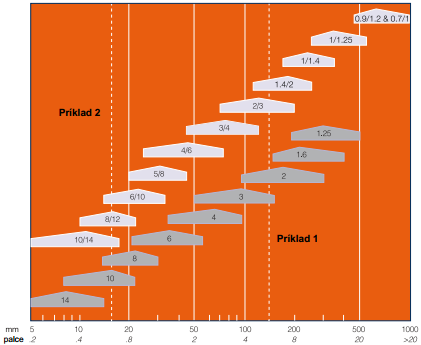

Delenie zubov pre plné obrobky
Diagram dole vám pomôže pri výbere správneho delenia zubov na pílenie plných obrobkov.
Ideálna voľba je v najširšom bode každého poľa.
Príklad 1:
Pri pílení tyče Ø 150 mm (6 palcov) použite delenie zubov 2 TPI, ak ste sa rozhodli pre pás
s rovnomerným delením zubov. Ak ste si zvolili pílový pás s variabilným delením zubov, použite
pás s delením zubov 2/3 TPI alebo 1,4/2 TPI.
Príklad 2:
Ak pílite mäkké materiály ako plasty, hliník alebo drevo, zvoľte si delenie zubov o dva stupne
hrubšie, ako odporúčané delenie. Pri pílení obrobkov z hliníka hrúbky 13-20 mm (1/2-3/4 palcov), použite pás s delením zubov 5/8 TPI alebo 6 TPI.

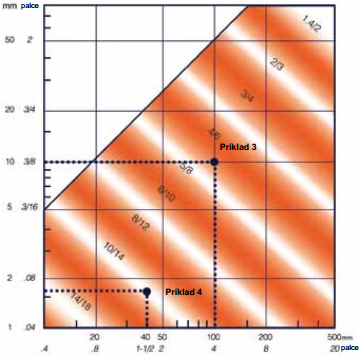

Pílenie rúr a profilov
Graf dole vám pomôže určiť správny sklon zubov pre rezanie rúrok a profilov. Odporúčané delenie zubov pri pílení profilov nájdete v poli, v ktorom sa výška pásu stretá s hrúbkou steny profilu.
Príklad 3:
Pri pílení profilu tvaru U veľkosti 100 x 10 mm (4 palce x 0,4 palca), si zvoľte pás s delením zubov
5/8 TPI alebo 4/6 TPI. Odporúčané delenie zubov nájdete v poli, kde sa vonkajší priemer stretá s hrúbkou steny pílenej rúry.
Príklad 4:
Pri pílení rúry 40 x 1,6 mm (1,5 palca x 0,06 palca), si zvoľte pílový pás s delením 10/14 TPI.
EASY-CUT
Zvoľte si S (nízke delenie), M (stredné delenie) alebo L (veľké delenie) v závislosti od požadovanej veľkosti rezu.

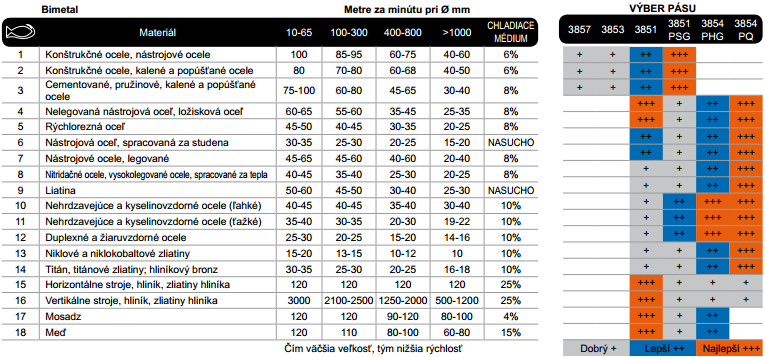

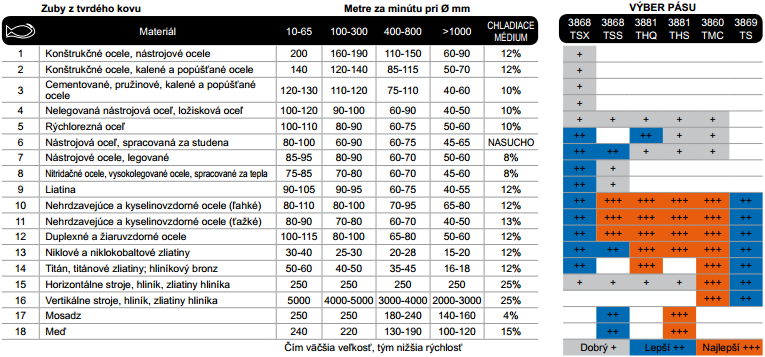

Voľba rýchlosti
